[ 면접을 위한 cs 전공지식 노트 정리 ] 2.네트워크 : TCP/IP 4계층 모델

(출처 :  https://www.inflearn.com/course/%EA%B0%9C%EB%B0%9C%EC%9E%90-%EB%A9%B4%EC%A0%91-cs-%ED%8A%B9%EA%B0%95)

2.2 TCP/IP 4계층 모델

2.2.1 계층 구조
2.2.2 PDU

---

2.2 TCP/IP 4계층 모델

인터넷 프로토콜 스위트(internet protocol suite)는 인터넷에서 컴퓨터들이 서로 정보를 주고받는 데 쓰이는 프로토콜의 집합이며, 이를 TCP/IP(Transmission Control Protocol/Internet Protocol) 4계층 모델로 설명하거나 OSI 7계층 모델로 설명하기도 한다.

이 계층 모델은 네트워크에서 사용되는 통신 프로토콜의 집합으로 계층들은 프로토콜의 네트워킹 범위에 따라 네 개의 추상화 계층으로 구성된다.



2.2.1 계층 구조





TCP/IP 4계층과 달리 OSI 7계층은 애플리케이션 계층을 세 개로 쪼개고 링크 계층을 데이터 링크 계층, 물리 계층으로 나눠서 표현하는 것이 다르며 인터넷 계층을 네트워크 계층으로 부른다는 점이 다르다.



이 계층들은 특정 계층이 변경되었을 때 다른 계층이 영향을 받지 않도록 설계되었는데, 예를 들어 전송계층에서 TCP를 UDP로 변경했다고 해서 인터넷 웹 브라우저를 다시 설치해야 하는 것이 아니듯 유연하게 설계된 것이다.

• 애플리케이션 계층

• 애플리케이션(application) 계층은 FTP, HTTP, SSH, SMTP, DNS 등 응용 프로그램이 사용되는 프로토콜 계층이며 웹 서비스, 이메일 등 서비스를 실질적으로사람들에게 제공하는 층이다.


• FTP : 장치와 장치 간의 파일을 전송하는 데 사용되는 표준 통신 프로토콜
• SSH : 보안되지 않은 네트워크에서 네트워크 서비스를 안전하게 운영하기 위한 암호화 네트워크 프로토콜
• HTTP : World Wide We을 위한 데이터 통신의 기초이자 웹 사이트를 이용하는 데 쓰는 프로토콜
• SMTP : 전자 메일 전송을 위한 인터넷 표준 통신 프로토콜
• DNS : 도메인 이름과 IP 주소를 매핑해주는 서버, 예를 들어 www.naver.com에 DNS 쿼리가 오면 [Root DNS] → [.com DNS] → [.naver DNS] → [.www DNS] 과정을 거쳐 완벽한 주소를 찾아 IP 주소를 매핑해 주기 때문에 IP 주소가 바뀌어도 똑같은 도메인 주소로 서비스 할 수 있음

• 전송 계층

• 전송(tramsport) 계층은 송신자와 수신자를 연결하는 통신 서비스를 제공하며 연결 지향 데이터 스트림 지원, 신뢰성, 흐름 제어를 제공할 수 있으며 애플리케이션과 인터넷 계층 사이의 데이터가 전달될 때 중계 역할을 한다.
• 대표적으로 TCP와 UDP가 있다.
• TCP :패킷 사이의 순서를 보장하고 연결지향 프로토콜을 사용해서 연결을 하여 신뢰성을 구축해서 수신여부를 확인하며 '가상회선 패킷 교환 방식'을 사용한다.

  - 가상회선 패킷 교환방식
  각 패킷에는 가상회선 식별자가 포함되며 모든 패킷ㅇ르 전송하면 가상회선이 해제되고  패킷들은 전송된 순서대로 도착하는 방식



• UDP : 순서를 보장하지 않고 수신 여부를 확인하지 않으며 단순히 데이터만 주는 '데이터그램 패킷 교환 방식'을 사용한다.

  - 데이터그램 패킷 교환 방식
  패킷이 독립적으로 이동하며 최적의 경로를 선택하여 가는데, 하나의 메세지에서 분할된 여러 패킷은 서로 다른 경로로 전송될 수 있으며 도착한 순서가 다를 수 있는 방식

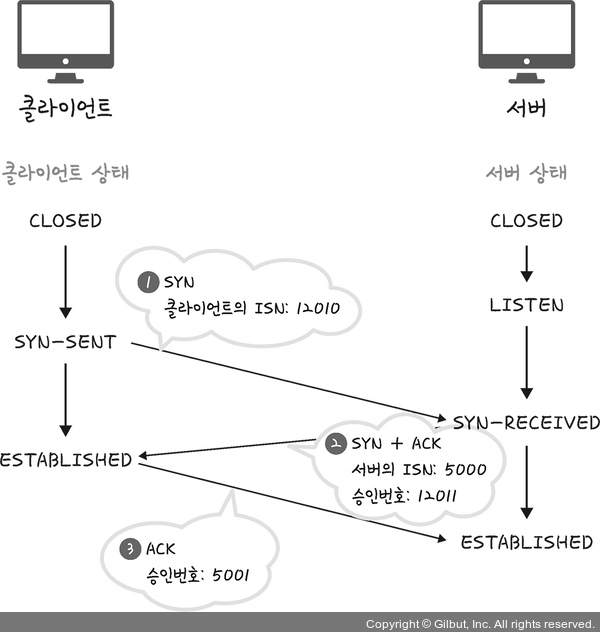

• TCP 연결 성립 과정

  TCP는 신뢰성을 확보할 때 '3-웨이 핸드셰이크(3-way handshake)'라는 작업을 진행한다.

  ➊ SYN(SYNchronization, 연결 요청 플래그) 단계 : 클라이언트는 서버에 클라이언트의 ISN을 담아 SYN을 보낸다. ISN은 새로운 TCP 연결의 첫 번째 패킷에 할당된 임의의 시퀀스 번호를 말하며 이는 장치마다 다를 수 있다.

  ➋ SYN + ACK(ACKnowledgement, 응답플래그) 단계 : 서버는 클라이언트의 SYN을 수신하고 서버의 ISN(Initial Sequence Numbers, 초기 네트워크 연결을 할 때 할당된 32비트 고유 시퀀스 번호)을 보내며 승인번호로 클라이언트의 ISN + 1을 보낸다.

  ➌ ACK 단계 : 클라이언트는 서버의 ISN + 1한 값인 승인번호를 담아 ACK를 서버에 보낸다.

  클라이언트와 서버가 통신할 때 위와 같은 세 단계를 거치는데, 이렇게 3-웨이 핸드셰이크 과정 이후 신뢰성이 구축되고 데이터 전송을 시작하기 때문에 TCP는 신뢰성이 있는 계층이라고 하며 UDP는 이 과정이 없어 신뢰성이 없는 계층이라고 한다.







• TCP 연결 해제 과정

  TCP가 연결을 해제할 때는  '4-웨이 핸드셰이크(4-way handshake)' 과정이 발생한다.

  ➊ : 클라이언트가 연결을 닫으려고 할 때 FIN으로 설정된 세그먼트를 보내고, 클라이언트는 FIN_WAIT_1 상태로 들어간 후 서버의 응답을 기다린다.

  ➋ : 서버는 클라이언트로 ACK라는 승인 세그먼트를 보내고, CLOSE_WAIT 상태에 들어간다. 클라이언트가 세그먼트를 받으면 FIN_WAIT_2상태에 들어간다.

  ➌ : 서버는 ACK를 보내고 일정 시간 이후에 클라이언트에 FIN이라는 세그먼트를 보낸다.

  ❹ : 클라이언트는 *TIME_WAIT 상태가 되고 다시 서버로 ACK를 보내서 서버는 CLOSED 상태가 된다. 이후 클라이언트는 어느 정도의 시간을 대기한 후 연결이 닫히고 클라이언트와 서버의 모든 자원의 연결이 해제된다.

  * TIME_WAIT ?

  소켓이 바로 소멸되지 않고 일정 시간 유지되는 상태를 말한다.
  연결 해제 시 일정시간을 두고 닫는 이유는
  1) 지연패킷이 발생할 경우를 대비 (패킷이 뒤늦게 도달하고 이를 처리하지 못하면 데이터 무결성 문제가 발생하기 때문)
  2) 두 장치의 연결이 닫혔는지 확인 하기 위해 (만약 LAST_ACK 상태에서 닫히게 되면 다시 새로운 연결을 하려고 할 때 장치가 줄곧 LAST_ACK로 되어 있기 때문에 접속오류 발생)




• 인터넷 계층


• 인터넷(internet)계층은 장치로부터 받은 네트워크 패킷을 IP주소로 지정된 목적지에 전송하기 위해 사용되는 계층이다.
• IP, ARP, ICMP 등이 있으며 패킷을 수신해야 할 상대의 주소를 지정하여  데이터를 전달한다.
• 상대방이 제대로 받았는지에 대해 보장하지 않는 비연결적인 특징을 가지고 있다.

• 링크 계층

• 링크 계층은 네트워크 접근 계층이라고도 하며 전선, 광섬유, 부선 등으로 실질적으로 데이터를 전달하며 장치 간에 신호를 주고받는 규칙을 정하는 계층이다.
• 물리 계층과 데이터 계층으로 나누기도 하는데 물리계층은 무선LAN과 유선LAN을 통해 0과 1로 이루어진 데이터를 보내는 계층을 말하며 데이터 링크 계층은 '이더넷 프레임'을 통해 에러 확인, 흐름 제어, 접근 제어를 담당하는 계층을 말한다.


• 유선 LAN(LEEE802.3)
  유선 LAN을 이루는 이더넷은 IEEE802.3이라는 프로토콜을 따르며 전이중화 통신을 쓴다.

  전이중화 통신
  - 전이중화(full duplex) 통신은 양쪽 장치가 동시에 송수신할 수 있는 방식을 말하며 송신로와 수신로로 나눠 데이터를 주고받는다.
  - 현대의 고속 이더넷은 이 방식을 기반으로 통신하고 있다.

  CSMA/CD
  - 이전에는 유선 LAN에 '반이중화 통신' 중 하나인 CSMA/CD(Carrier Sense Multiple Access with Collision Detection)방식을 썼다. 이 방식은 데이터를 보낸 이후 충돌이 발생한다면 일정 시간 이후 재전송하는 방식을 말하는데, 수신로와 송신로를 각각두지 않고 한 경로를 기반으로 데이터를 보내기 때문에 충돌에 대비해야했기 때문이다.


• 유선 LAN을 이루는 케이블

  트위스트 페어 케이블
  - 트위스트 페어 케이블(twisted pair cable)은 여덟개의 구리선을 두 개씩 꼬아서 묶은 케이블을 지칭한다.
  - 케이블은 구리선을 실드 처리하지 않고 덮은 UTP 케이블과 실드처리하고 덮은 STP로 나눠진다.
  - 우리가 주로 쓰는 케이블은 UTP케이블로 흔히 LAN케이블이라고 하며 이 LAN 케이블을 꽂을 수 있는 커넥터를 RJ-45라고 한다.

광섬유 케이블
- 광섬유로 만든 케이블이며, 레이저를 이용해서 통신하기 때문에 구리선과는 비교할 수 없을 만큼의 장거리, 고속 통신이 가능하다.

- 보통 100Gbps의 데이터를 전송하며 광섬유 내부와 외부를 다른 밀도를 가지는 유리와 플라스틱 섬유로 제작해서 한 번 들어간 빛이 내부에서 계속적으로 반사하며 전진하여 반대편 끝까지 가는 원리를 이용했다.

- 빛의 굴절률이 높은 부분을 코어(core)라고 하며 낮은 부분을 클래딩(cladding) 이라고 한다.





• 무선 LAN(IEEE802.11)

  반이중화 통신
  - 반이중화 통신(half duplex)은 양쪽 장치는 서로 통신할 수 있지만, 동시에는 통신할 수 없으며 한번에 한 방향만 통신할 수 있는 방식을 말한다.
  - 일반적으로 장치가 신호를 수신하기 시작하면 응답하기 전에 전송이 완료될 때까지 기다려야 하며, 둘 이상의 장치가 동시에 전송하면 충돌이 발생하여 메시지가 손실되거나 왜곡될 수 있기 때문에 충돌 방지 시스템이 필요하다.
  - 이와 반대되는 전이중화 통신은 양방향 통신이 가능해서 충돌 가능성이 없기 때문에 충돌방지 매커니즘이 필요하지 않다.

  CSMA/CA
  - CSMA/CA는 반이중화 통신 중 하나로 장치에서 데이터를 보내기 전에 캐리어 감지 등으로 사전에 가능한 한 충돌을 방지하는 방식을 사용한다.
  - CSMA/CA가 이루어지는 과정
  ➊ : 데이터를 송신하기 전에 무선 매체를 살핀다.
  ➋ 캐리어감지 : 회선이 비어 있는지를 판단한다.
  ➌ IFS(Inter FrameSpace) : 랜덤 값을 기반으로 정해진 시간만큼 기다리며, 만약 무선 매체가 사용 중 이면 점차 그 간격을 넓혀가며 기다린다.
  ➍ 이후에 데이터를 송신한다.


• 무선 LAN을 이루는 주파수
  무선 LAN(WLAN, Wireless Local Area Network)은 무선 신호 전달 방식을 이용하여 2대 이상의 장치를 연결하는 기술이다.
  비유도 매체인 공기에 주파수를 쏘아 무선 통신망을 구축하는데, 주파수 대역은 2.4GHz 대역 또는 5GHz 대역 중 하나를 써서 구축한다. 2.4GHz는 장애물에 강한 특성을 가지고 있지만 전자레인지, 무선 등 전파 간섭이 일어나는 경우가 많고 5GHz 대역은 사용할 수 있는 채널 수도 많고 동시에 사용할 수 있기 때문에 상대적으로 깨끗한 전파환경을 구축할 수 있어 보통은 5GHz 대역을 사용하는 것이 좋다.

  와이파이
  - 와이파이(wifi)는 전자기기들이 무선 LAN 신호에 연결할 수 있게 하는 기술로 이를 사용하려면 흔히 공유기라고 부르는 무선 접속 장치(AP, Access Point)가 있어야 한다.
  - 공유기는 유선 LAN에 흐르는 신호를 무선 LAN 신호로 바꿔주어 신호가 닿는 범위 내에서 무선 인터넷을 사용할 수 있게된다.
  - 같은 원리로 작동되는 예시로는 지그비, 블루투스 등이 있다.

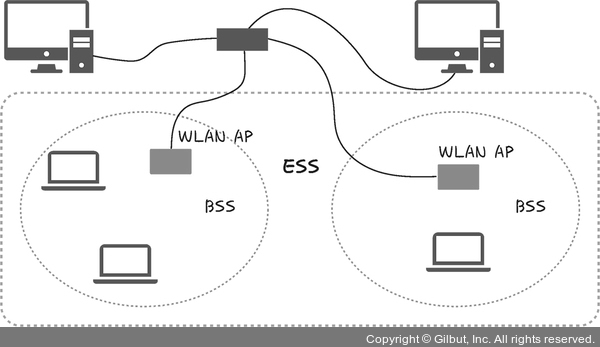

  BSS
  - BSS(Basic Service Set)는 기본 서비스 집합을 의미하며, 단순 공유기를 통해 네트워크에 접속하는 것이 아닌 동일 BSS 내에 있는 AP 장치들과 서로 통신이 가능한 구조를 말한다.
  - 근거리 무선 통신을 제공하고 하나의 AP만을 기반으로 구축이 되어 있어 사용자가 한 곳에서 다른 곳으로 자유롭게 이동하며 네트워크에 접속하는 것은 불가능하다.

  ESS
  - ESS(Extended Service Set)는 하나 이상의 연결된 BSS 그룹이다.
  - 장거리 무선 통신을 제공하며 BSS보다 더 많은 가용성과 이동성을 지원하기 때문에, 사용자는 한 장소에서 다른 장소로 이동하며 중단 없이 네트워크에 계속 연결할 수 있다.



• 이더넷 프레임

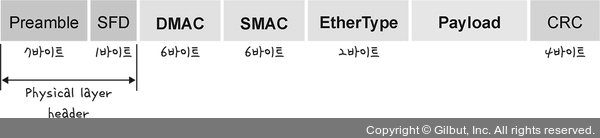

  데이터 링크 계층은 이더넷 프레임을 통해 전달받은 데이터의 에러를 검출하고 캡슐화하며 다음과 같은 구조를 가진다.

  - Preamble : 이더넷 프레임이 시작임을 알림
  - SFP(Start Frame Delimiter) : 다음 바이트부터 MAC주소  필드가 시작됨을 알림
  - DMAC, SMAC : 수신, 송신, MAC 주소(컴퓨터나 노트북 각 장치에는 네트워크에 연결하기 위한 장치인 LAN카드가 있는데 이를 구별하기 위한 식별번호로, 6바이트(48비트)로 구성됨)를 말함
  - EtherType : 데이터 계층 위의 계층인 IP프로토콜을 정의하며, IPv4 또는 IPv6이 됨
  - Payload: 전달받은 데이터
  - CRC : 에러 확인 비트





• 계층 간 데이터 송수신 과정

  애플리케이션 계층에서 전송 계층으로 보내는 요청(request) 값들이 캡슐화 과정을 거쳐 전달되고, 다시 링크 계층을 통해 해당 서버와 통신을 하고 해당 서버의 링크 계층으로부터 애플리케이션까지 비캡슐화 과정을 거쳐 데이터가 전송된다.

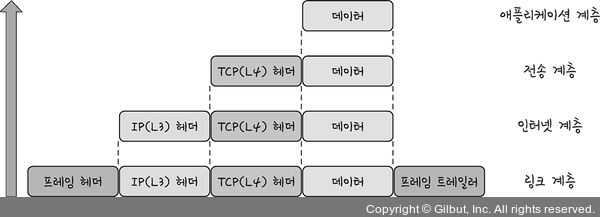

캡슐화 과정

- 캡슐화 과정은 상위 계층의 헤더와 데이터를 하위 계층의 데이터 부분에 포함시키고 해당 계층의 헤더를 삽입하는 과정을 말한다.

- 애플리케이션 계층의 데이터가 전송 계층으로 전달되면서 ‘세그먼트’ 또는 ‘데이터그램’화되며 TCP(L4) 헤더가 붙여지게 된다. 그리고 이후 인터넷 계층으로 가면서 IP(L3) 헤더가 붙여지게 되며 ‘패킷’화가 되고, 이후 링크 계층으로 전달되면서 프레임 헤더와 프레임 트레일러가 붙어 ‘프레임’화가 된다.



비캡슐화 과정



- 비캡슐화 과정은 하위 계층에서 상위 계층으로 가며 각 계층의 헤더 부분을 제거하는 과정을 말한다.

- 이렇게 캡슐화된 데이터를 받게 되면 링크 계층에서부터 타고 올라오면서 프레임화된 데이터는 다시 패킷화를 거쳐 세그먼트, 데이터그램화를 거쳐 메시지화가 되는 비캡슐화 과정이 일어난다. 이후 최종적으로 사용자에게 애플리케이션의 PDU인 메시지로 전달된다.





2.2.2 PDU



네트워크의 어떠한 계층에서 계층으로 데이터가 전달될 때 한 덩어리의 단위를 PDU(Protocol Data Unit)라고 한다.

PDU는 제어 관련 정보들이 포함된 '헤더', 데이터를 의미하는 '페이로드'로 구성되어 있으며 계층마다 부르는 명칭이 다르다.



• 애플리케이션 계층 : 메시지
• 전송 계층 : 세그먼트(TCP), 데이터그램(UDP)

• 인터넷 계층 : 패킷

• 링크 계층 : 프레임(데이터 링크 계층), 비트(물리 계층)
